我们继续开始三坐标形位公差：垂直度讨论
问题点
面和短圆柱的垂直度，基准不同垂直度相差比较大。
垂直度算法：

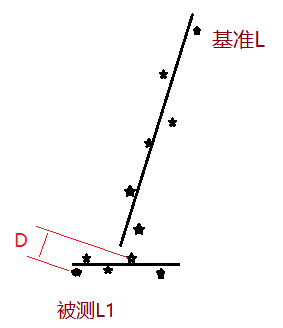

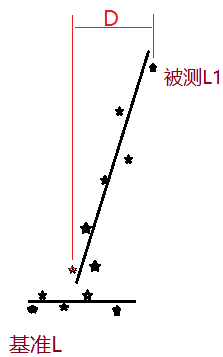

如下图，L1 为被测直线，D 为构成L1 直线的所有被测点之间的平行于直线L 方向的大距离。即为软件所评价的直线L1 相对于L 的垂直度。
分析：
1、平面作为基准测量圆柱：
澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖 影响垂直度结果的因素有圆柱度及圆柱与平面的角度。
平面比较大圆柱比较短的情况下，数据会比较好，重复性也会比较好。
澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖2、圆柱为基准测量平面：
影响三坐标垂直度结果的因素有平面度以及圆柱与平面的角度。
1）角度一定的情况下，被测要素越大，垂直度也会越大。

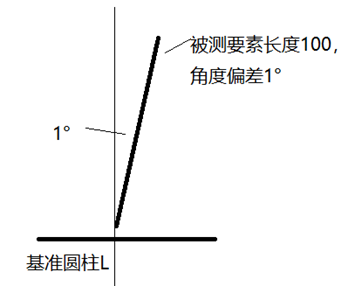

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖2）关于重复性：基准圆柱比较短，圆柱度对垂直度的影响会比较大，测量点位不同，拟合出来的轴向偏差影响就会比较大。如下图：例如角度偏差0.05度，被测元素100长。
位置度D1=100*sin（1°）≈1.745
当角度角度偏差0.05度
位置度D2=100*sin（1.05°）≈1.832
澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖误差（D2-D1）=0.0875mm
垂直度公差要求是三坐标形位公差中常见的一种位置公差，三坐标测量人员少不了学习垂直度公差。本文如有不足，请前往思瑞测量官方微信告诉小编，敬请指正。还有机会获得千元三坐标购机优惠卷。
