汽车弯管检测难题，思瑞三坐标检测方案轻松解决

汽车上应用的弯管的领域很多，是各个总成系统能否高效运转的关键元素之一。需经过严谨测量与检测，才能确保管路系统功能的正常运转。如游标卡尺、扫描检测等传统检测方式不适用于汽车弯管检测，容易会忽略一些细微尺寸上的偏差，检测数据不精确，结果也不直观。而经过验证，思瑞三坐标澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖可以轻松完成弯管精确检测。

思瑞CROMA三坐标

CROMA系列三坐标测量机采用全铝框架技术、柔性气动平衡、精密三角梁等技术，具备高稳定和高效率特性，被广泛应用于汽车零部件、机械加工、模具等多个行业。可搭载Rational-DMIS专业测量软件，可编辑性强，功能完善。

Rational-DMIS管道模块

三坐标测量管道，主要为要求测量表面点轮廓，及指定位置截面圆尺寸为主。澳门小龙人论坛9094Rational-DMIS管道模块，提供管道测量便捷解决方案，能够建立专用的管道坐标系，快速创建坐标，轻松完成弯道精确测量。

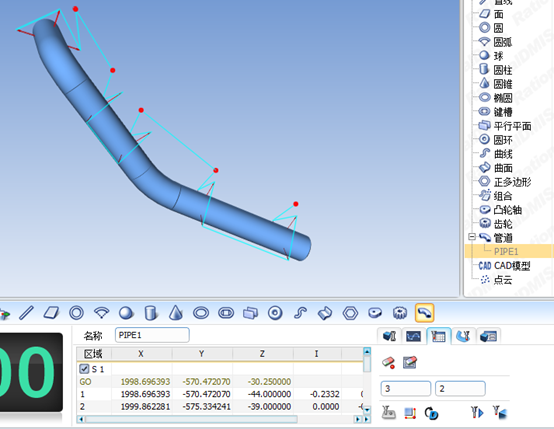

·轻松建模

通过管道数据定义，不用导入3D模型，自动生成管道模型，省去制作CAD时间

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖软件需要的管道数据，支持2种格式，分别是

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖切点格式（Tangent）

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖控制点是圆柱与连接圆的切点,（X,Y,Z） 不需要辅助参数

节点（顶点）格式（Apex）

控制点是每相邻两个圆柱的交点（X,Y,Z），辅助参数相邻圆柱中间相切圆环中心圆半径CLR

·手动测量

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖选择对应管道段，进行手动测量圆柱，不得少于6个点，至少测量2段

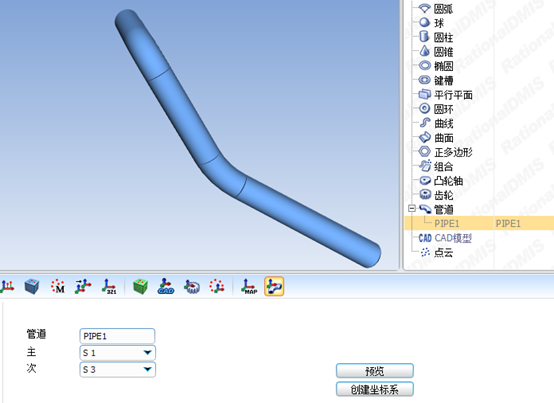

·管道专用坐标系模块

坐标系对齐更简单，直接使用管道坐标系命令，拖放手动测量的管道段 ，选择主次管道段进行对齐

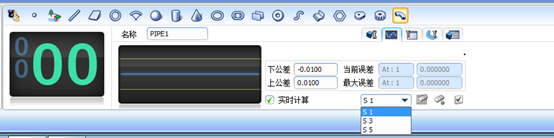

·自动生成测量点

设置测量行列点数，自动产生测量点，可在不同段拖放不同测头角度，也可不同段分别生成测量点。

直观简约的图形报告

1、文本输出、拖放弯管元素到输出窗口

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖2、图形输出、拖放弯管元素到图形报告窗口

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖思瑞三坐标搭配RATIONAL DMIS软件，满足产品的高品质检测需求。专用测量模块的加入，实现操作简易、结果精准的专业测量
